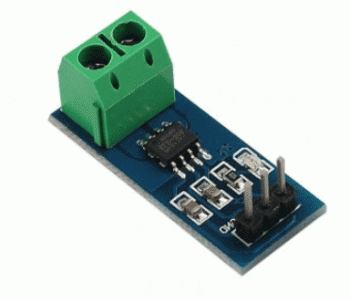

ماژول سنجش جریان ۳۰ آمپر ACS712

ماژول سنجش جریان ۳۰ آمپر ACS712 قادر به اندازه گیری جریان  DC و AC را دارد. با اتصال این ماژول به صورت سری در مدار مورد نظر مقدار ولتاژ خروجی بسته به میزان آمپر عبوری تغییر می کند.

ماژول سنجش جریان ۳۰ آمپر ACS712 که دارای تراشه حسگر Acs712elctr-30A می باشد، محصول allegro توانايي اندازه گيري جريان هاي AC ويا DC تا ۳۰ آمپر را دارا ميباشد. ولتاژ خروجي اين سنسور متناسب با جريان عبوري از آن بوده و اين رابطه كاملا خطي است .همچنين ورودي و خروجي اين سنسور از نظر الكتريكي كاملا از يكديگر ايزوله ميباشد. ولتاژ خروجي ۶۶mv±۴٫۵%/A ميباشد.

ولتاژ تغذیه این ماژول ۴٫۵ تا ۵٫۵ ولت می باشد و جریان مصرفی آن ۱۰ میلی آمپر.

ماژول سنجش جریان ۳۰ آمپر ACS712 از مقاوت مسیر جریان ۱٫۲ میلی اهم برخوردار است همچنین ولتاژ خروجی آن ۶۶mv/A میباشد.

ماژول سنجش جریان ۳۰ آمپر ACS712 برای استفاده با انواع میکروکنترلر ها از جمله اردوینو طراحی شده است.

تراشه سنسور کنونی این ماژول ACS712ELC-30A است.

طرز کار این تراشه برای اندازه گیری جریانی در حدود ۳۰ آمپر به اینصورت است که جریان مورد نظر را که قصد اندازه گیری آنرا داریم از ترمینال عبور داده تا با توجه به تکنولوژی اثر هال استفاده شده است در تراشه مذکور و مدارات موجود در ماژول ولتاژ متغییری متناسب با جریان دریافت کنید

برای اطلاعات بیشتر اینجا کلیک کنید.

Features:
۱, the current sensor chip: ACS712ELC-30A;
۲, pin 5V power supply, on-board power indicator;
۳, the module can measure the positive and negative 30 amps, corresponding to the analog output 66mV / A;
۴, no current flows through the detection, the voltage output is VCC / 2;
۵, PCB board size: 31 (mm) x13 (mm);

Note: ACS712 Hall detection is based on the principle, try to avoid using the magnetic field caused by the impact of this!

•   5 V
•   5 الی 20 mA
•   mV/A 66
